16

Глава 1

Рис. 1.6. Канавки между отдельными клетками платы

В металлизированной плате после обработки высверливаются отверстия. Для этого плату прикрепляют струбцинами к деревянной основе или устанавливают в мини-тиски (рис. 1.7).

Сверла для отверстий необходимых размеров подбираются согласно документации на детали. Большие отверстия высверливаются обычной электродрелью, а очень маленькие (менее 0,5 мм) — вручную или мини-дрелью, что бы не испортить сверло, поскольку масса электродрели не позволяет регулировать усилие нажатия. Кроме того, сверла малого диаметра могут проскальзывать в патроне обычной электродрели.

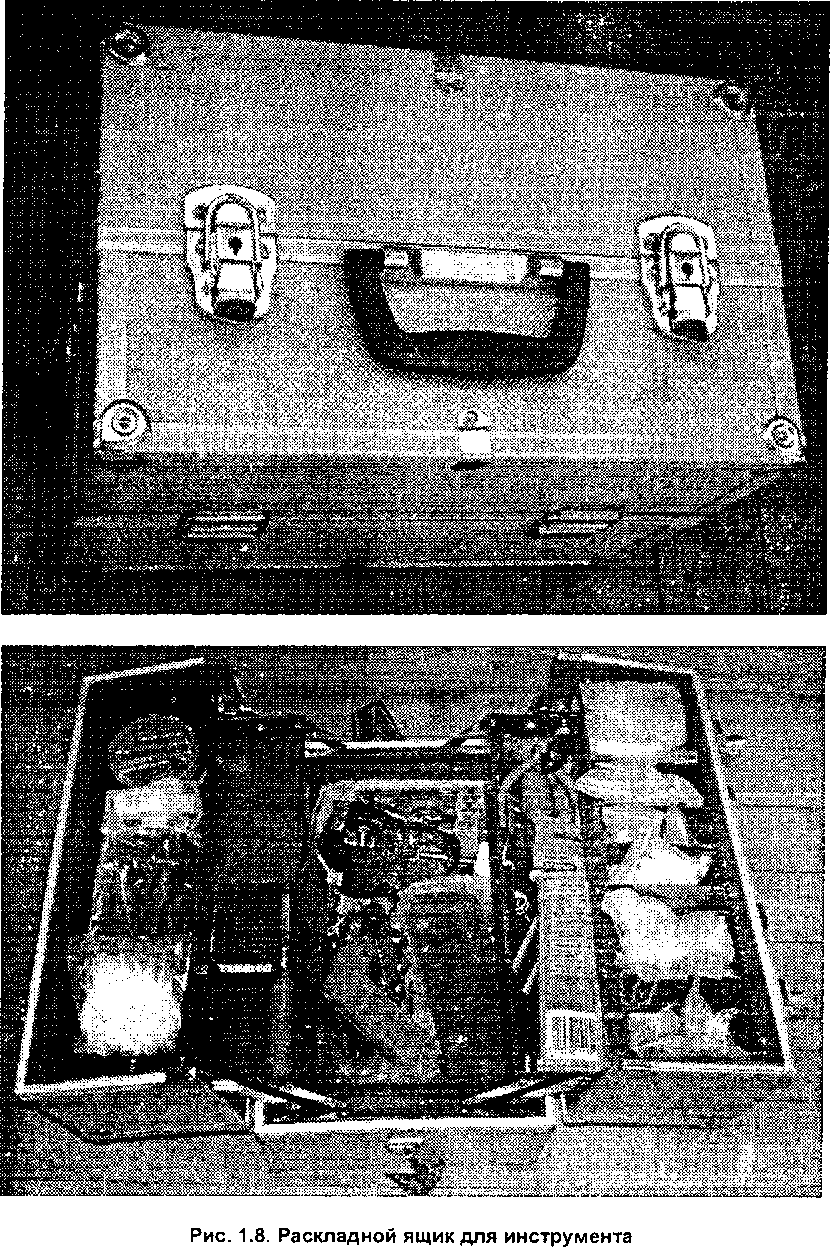

Для того чтобы не стеснять близких, а'также держать инструмент постоянно под рукой, автор приобрел переносной раскладной ящик для инструмента (рис. 1.8).

Небольшой инструмент и детали укладываются в отделениях ящика, т.е. получается своеобразная мини-мастерская. Такую мастерскую легко хранить на балконе, в сарае и даже в жилой комнате. Автор не раз видел, как мини-мастерские сооружали из чемоданов, дипломатов и са-

Инструментарий

17

квояжей. Все ограничено лишь вкусом и уровнем материального благосостояния. Главное — аккуратность по отношению к инструменту и добрососедство по отношению к своим близким.

Обеспеченные радиолюбители и жители пригорода могут позволить себе роскошные мастерские (рис. 1.9).

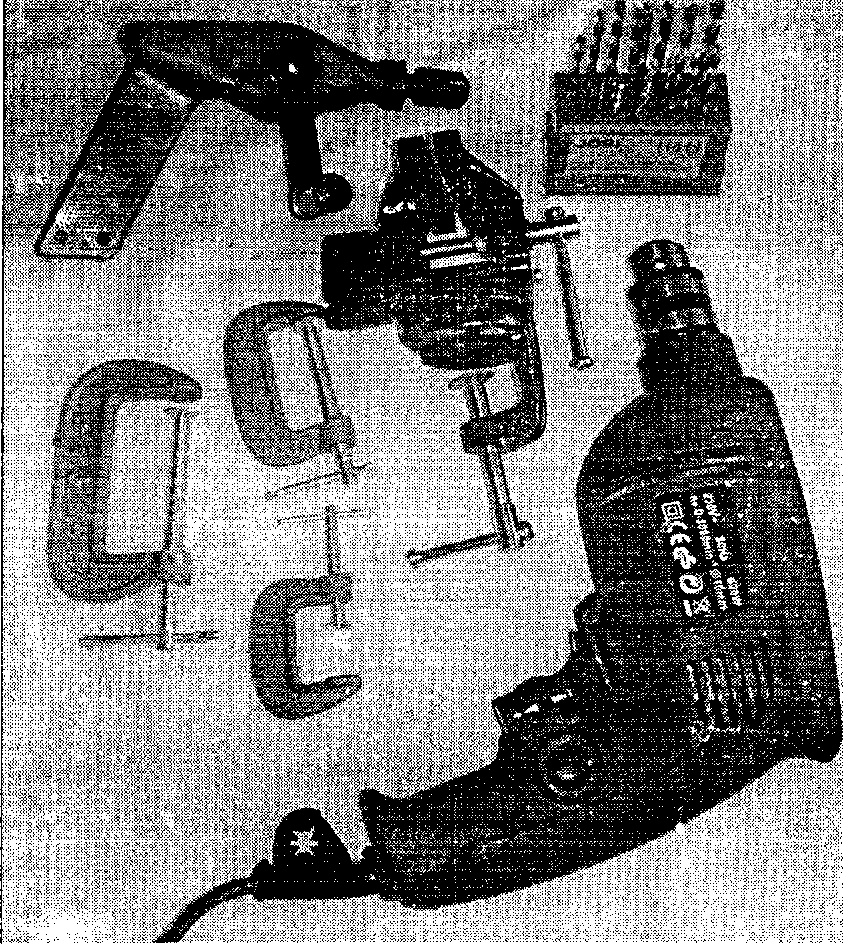

Рис. 1.7. Струбцины, тиски и дрели

Глава 1

Инструментарий

19

Рис. 1.9. Стационарная мастерская

Для того чтобы достичь и превзойти западные технологии и вырасти до настоящего профессионала, необходимо воспитать в себе высокий технический уровень культуры, создать собственную мастерскую, собрать уникальный инструмент, разработать собственные высокоразвитые технологии ручного труда. Трудолюбие, упорство, аккуратность, интеллект — таковы черты настоящего профи.

Электродрель

В радиолюбительской практике часто необходима электродрель для сверл малого диаметра. Она должна быть максимально простой в использовании, компактной, стационарной, а для предотвращения травм — маломощной. В конструкции дрели, показанной на рис. 1.10, автор использовал готовые узлы, однако при желании их можно воссоздать в домашних условиях.

20

Глава 1

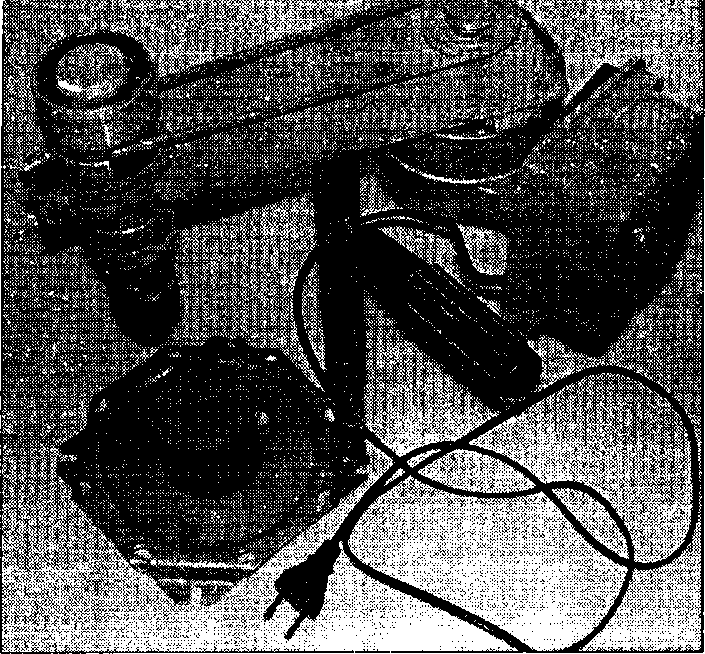

Рис. 1.10. Электродрель

Электродрель предназначена для сверления отверстий диаметром 0.3..3 мм в печатных платах для монтажа элементов схем. Основной подвижной кронштейн выполнен из нерабочего амортизатора задней двери автомобиля "ВАЗ 2108-21099" (трубка в трубке). Рабочий вал и кожух — от списанной с производства пневматической дрели (вал с двумя подшипниками внутри усеченной трубы с окном). Эту деталь можно сделать на токарном станке или ручным слесарным способом. Двигатель, схема привода, ролики и пассики взяты из старого бобинно-го магнитофона "Маяк 203".

Общий вид электродрели показан на рис 1.11.

Изготовление деталей

Рассмотрим отдельные детали. Основой электродрели служит подставка /, изготовленная из листа металла толщиной 1 мм. Подставка имеет форму квадрата (рис. 1.12 а). При изготовлении углы квадрата согнуты в местах, обозначенных пунктирными линиями, чтобы получилась готовая форма (рис. 1.12 6).
