Название |
Номер вывода |
Тип |
Описание |
v3 |
23,43, 51 |
I |
3.3-В электропитание ввода/вывода: напряжение питания для портов ввода/вывода |
v3A |
7 |
I |
Аналоговое 3.3-В электропитание ввода/вывода: несмотря на то что потенциалы входов V3 и V3A номинально одинаковы, эти входы должны быть изолированы друг от друга, чтобы минимизировать шумы и ошибки АЦП. Используется также в качестве опорного напряжения для АЦП |

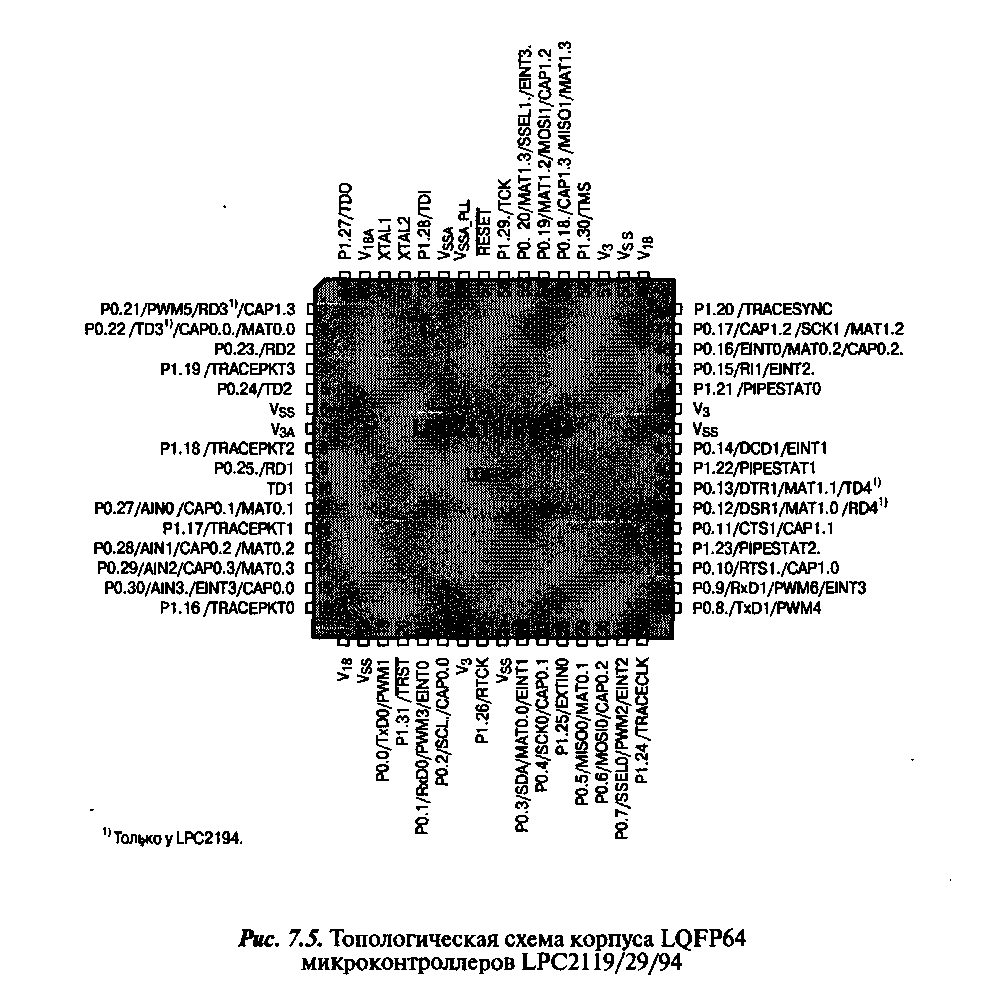

Описание выводов микроконтроллеров LPC2119/29/94 с указанием их альтернативных функций приведено в Табл. 7.4. Топологическая схема корпуса микроконтроллеров LPC2119/29/94 с указанием номеров и функций выводов приведена на Рис. 7.5.
Таблица 7.4. Описание выводов микроконтроллеров LPC2119/29/94
Название |
Номер вывода |
Тип |
Описание |
|
РО.0...Р0.31 |
1...3.5,9, П. 13...15, 19,21,22, 26, 27, 29...31, 33...35, 37...39, 41, 45...47, 53...55 |
I/O |
Порт 0: порт 0 — 32-битный двунаправленный порт ввода/вывода с индивидуальным заданием направления для каждого бита. Функция каждой линии порта 0 выбирается через блок коммутации выводов. Выводы 26 и 31 порта 0 не доступны. Примечание. Все выводы порта 0, исключая те, которые могут использоваться как входы АЦП (Р0.27, Р0.28, Р0.29 и РО.ЗО), имеют допустимое входное напряжение 5 В. Если АЦП не задействован, то выводы, связанные с АЦП, могут также использоваться как цифровые выводы I/O с допустимым входным напряжением 5 В. Номинальные электрические параметры входов АЦП см. в Приложении 3. |
|
19 |
I/O |
РО.О |
Линия ввода/вывода общего назначения (GPIO) |
|
О |
TxDO |
Выход передатчика UART0 |
||
О |
PWM1 |
Выход широтно-импульсного модулятора 1 |
||
21 |
I/O |
РОЛ |
Линия ввода/вывода общего назначения (GPIO) |
|
I |
RxDO |
Вход приемника UART0 |
||
О |
PWM3 |
Выход широтно-импульсного модулятора 3 |
||
I |
EINT0 |
Вход внешнего прерывания 0 |
||
22 |
I/O |
Р0.2 |
Линия ввода/вывода общего назначения (GPIO) |
|
I/O |
SCL |
Вход-выход синхронизации 12С. Выход с открытым коллектором (в режиме 1С) |
||
I |
САРО.О |
Вход захвата TIMERO, канал 0 |
||
26 |
I/O |
Р0.3 |
Линия ввода/вывода общего назначения (GPIO) |
|
I/O |
SDA |
Вход-выход данных 12С. Выход с открытым коллектором (в режиме 12С) |
||
О |
МАТО.О |
Выход совпадения TIMERO, канал 0 |
||
I |
EINT1 |
Вход внешнего прерывания 1 |
||
27 |
I/O |
Р0.4 |
Линия ввода/вывода общего назначения (GPIO) |
|
I/O |
SCK0 |
Вывод последовательной синхронизации SPI0. Выход синхронизации SPI ведущего или вход ведомого |
||
I |
САР0.1 |
Вход захвата TIMERO, канал 1 |
||
29 |
I/O |
Р0.5 |
Линия ввода/вывода общего назначения (GPIO) |
|
I/O |
MISO0 |
Вход ведущего-выход ведомого SPI0. Вход данных SPI ведущего или выход данных SPI ведомого |
||
О |
МАТ0.1 |
Выход совпадения TIMERO, канал 1 |
||
30 |
I/O |
Р0.6 |
Линия ввода/вывода общего назначения (GPIO) |
|
I/O |
MOSI0 |
Выход ведущего-вход ведомого SPI0. Выход данных SPI ведущего или вход данных SPI ведомого |
||
I |
САР0.2 |
Вход захвата TIMERO, канал 2 |
||
31 |
I/O |
РОЛ |
Линия ввода/вывода общего назначения (GPIO) |
|
I |
SSEL0 |
Выбор ведомого SPI0. Выбирает интерфейс SPI в качестве ведомого |
||
О |
PWM2 |
Выход широтно-импульсного модулятора 2 |
||
I |
EINT2 |
Вход внешнего прерывания 2 |
Таблица 7.4. Описание выводов микроконтроллеров LPC2119/29/94 (продолжение)
