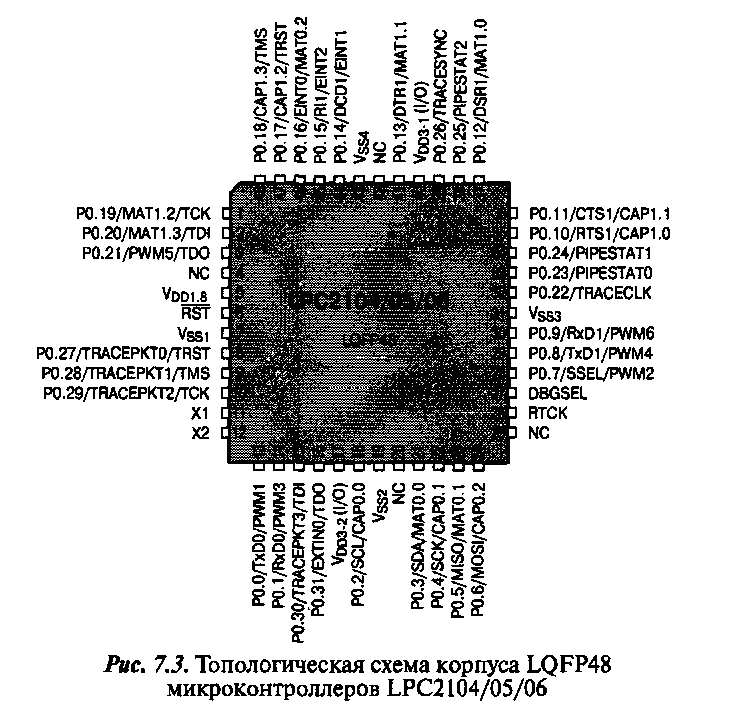

Название

Номер вывода

Тип

Описание

LQFP-48

PLCC-44

VdD(3V3)

17,40

42

I

3.3-В электропитание портов ввода/вывода: напряжение питания для портов ввода/вывода. Используется также в качестве питающего напряжения для АЦП

Vdda

42

44

I

Аналоговое 3.3-В электропитание ввода/вывода: Несмотря на то что потенциалы входов VDD(3V3 и VDDA номинально одинаковы, эти входы должны быть изолированы друг от друга, чтобы минимизировать шумы и ошибки АЦП. Используется также в качестве питающего напряжения для PLL

Обладает толерантностью к напряжению 5 В (т. е. допускает подачу входного напряжения 5 В) и имеет гистерезис 10 нс при изменении уровней ТТЛ.

2> Обладает толерантностью к напряжению 5 В и имеет гистерезис 10 нс при изменении уровней ТТЛ. Если линия сконфигурирована в качестве входа, то используется внутренний фильтр для импульсов длительностью менее 3 нс.

3) Обладает толерантностью к напряжению 5 В (используется в случае обмена со скоростью до 400 кГц). Требует внешнего подтягивающего к «плюсу» питания резистора.

4) Обладает толерантностью к напряжению 5 В и имеет гистерезис 10 нс при изменении уровней ТТЛ. Если линия сконфигурирована в качестве входа, то она имеет внутренний фильтр для импульсов длительностью менее 3 нс. Если линия сконфигурирована в качестве входа АЦП, то ее цифровая функция заблокирована.

5) Имеет специальные аналоговые функции.

Название

Номер вывода

Тип

Описание

Р0.0...Р0.31

1...3, 8...10,

13...16Л8, 21...24, 28...30, 32...39,

41.44...48

I/O

Порт 0: порт 0 — 32-битный двунаправленный порт ввода/вывода с индивидуальным заданием направления для каждого бита. Функция каждой линии порта 0 выбирается через блок коммутации выводов

13

I/O

РО.О

Линия ввода/вывода общего назначения (GPIO)

О

TxDO

Выход передатчика UART0

О

PWM 1

Выход 1 PWM

14

I/O

РОЛ

Линия ввода/вывода общего назначения (GPIO)

I

RxDO

Вход приемника UART0

О

PWM3

Выход 3 PWM

18

I/O

Р0.2

Линия ввода/вывода общего назначения (GPIO)

I/O

SCL

Вход-выход синхронизации 12С. Выход с открытым коллектором (в режиме 12С)

I

САРО.О

Вход захвата TIMER0, канал 0

21

I/O

РО.З

Линия ввода/вывода общего назначения (GPIO)

I/O

SDA

Вход-выход данных 12С. Выход с открытым коллектором (в режиме 12С)

о

МАТО.О

Выход совпадения TIMER0, канал 0

22

I/O

Р0.4

Линия ввода/вывода общего назначения (GPIO)

I/O

SCK

Вывод последовательной синхронизации SPI. Выход синхронизации SPI ведущего или вход ведомого

I

САР0.1

Вход захвата TIMER0, канал 1

23

I/O

Р0.5

Линия ввода/вывода общего назначения (GPIO)

I/O

MISO

Вход ведущего/выход ведомого SPI. Вход данных SPI ведущего или выход данных SPI ведомого

О

МАТ0.1

Выход совпадения TIMER0, канал 1

24

I/O

Р0.6

Линия ввода/вывода общего назначения (GPIO)

I/O

MOSI

Выход ведущего/вход ведомого SPI. Выход данных SPI ведущего или вход данных SPI ведомого

I

САР0.2

Вход захвата TIMER0, канал 2

28

I/O

Р0.7

Линия ввода/вывода общего назначения (GPIO)

I

SSEL

Выбор ведомого SPI. Выбирает интерфейс SPI в качестве ведомого

о

PWM2

Выход PWM 2

29

I/O

Р0.8

Линия ввода/вывода общего назначения (GPIO)

О

TxDl

Выход передатчика UART1

о

PWM4

Выход PWM 4

30

I/O

Р0.9

Линия ввода/вывода общего назначения (GPIO)

I

RxDl

Вход приемника UART1

О

PWM6

Выход PWM 6
