Микроконтроллерный генератор

175

еэ гэ ю

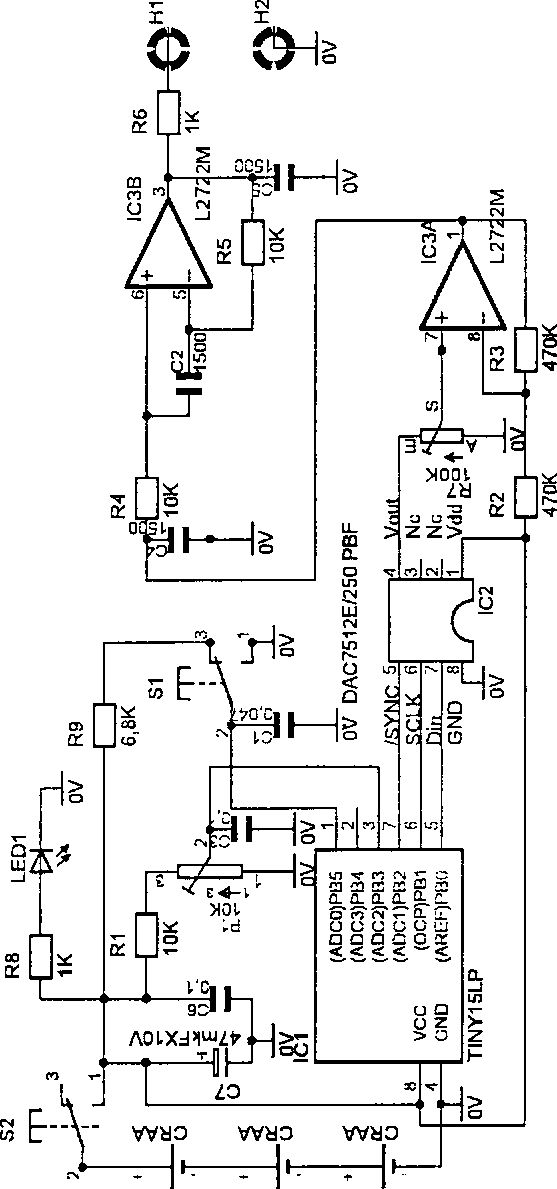

Рис. 8.8. Принципиальная схема генератора

176

Глава 8

Таблица 8.1. Значения функции sin(x)

Градусы	sin(x)	Коэффициент с базис окр.	hex/10	Коэффициент с базис окр.	hex/12
0	0,00000	512	0200	2048	0800
1	0,01745	521	0209	2084	0824
2	0,03490	530	0212	2119	0847
3	0,05234	539	021В	2155	086В
4	0,06976	548	0224	2191	088F
5	0,08716	557	022D	2226	08В2
6	0,10453	566	0236	2262	08D6

Микроконтроллерный генератор

177

Таблица 8.1. Продолжение

Гра-	sin(x)	Коэффициент	hex/10	Коэффициент	hex/12
дусы		с базис окр.		с базис окр.
! 7	0,12187	574	023Е	2298	08FA
\| 8	0,13917	583	0247	2333	091D
9	0,15643	592	0250	236Р	0940
10	0,17365	601	0259	2404	0964
11	0,19081	610	0262	2439	0987
I 12	0,20791	618	026А	2474	09АА
13	0,22495	627	0273	2509	09CD
14	0,24192	636	027С	2543	09EF
15	0,25882	645	0285	2578	0А12
16	0,27564	653	028D	2613	0А35
17	0,29237	662	0296	2647	0А57
18	0,30902	670	029Е	2681	0А79
19	0,32557	679	02А7	2715	0А9В
20	0,34202	687	02AF	2748	0АВС
21	0,35837	695	02В7	2782	0ADE
22	0,37461	704	02С0	2815	0AFF
23	0,39073	712	02С8	2848	0В20
24	0,40674	720	02D0	2881	0В41
25	0,42262	728	02D8	2914	0В62
26	0,43837	736	02Е0	2946	0В82
27	0,45399	744	02Е8	2978	0ВА2
28	0,46947	752	02F0	3009	0ВС1
29	0,48481	760	02F8	3041	0ВЕ1
30	0,50000	768	0300	3072	ОСОО
31	0,51504	776	0308	3103	0C1F \|
32	0,52992	783	030F	3133	0C3D I
33	0,54464	791	0317	3163	0С5В
34	0,55919	798	031Е	3193	0С79
35	0,57358	806	0326	3223	0С97
36	0,58779	813	032D	3252	0СВ4
37	0,60182	820	0334	3281	0CD1
38	0,61566	827	033В	3309	0CED
39	0,62932	834	0342	3337	0D09
40	0,64279	841	0349	3364	0D24
41	0,65606	848	0350	3392	0D40
42	0,66913	855	0357	3418	0D5A

178

Глава 8

Таблица 8.1. Продолжение

Гра-	sin(x)	i Коэффициент	hex/10	Коэффициент	hex/12
дусы		с базис окр.		с базис окр.
43	0,68200	861	035D	3445	0D75
44	0,69466	868	0364	3471	0D8F
45	0,70711	874	036А	3496	0DA8
46	0,71934	880	0370	3521	0DC1
47	0,73135	886	0376	3546	0DDA
48	0,74314	892	037С	3570	0DF2
49	0,75471	898	0382	3594	0Е0А
50	0,76604	904	0388	3617	0Е21
51	0,77715	910	038Е	3640	0Е38
52	0,78801	915	0393	3662	0Е4Е
53	0,79864	921	0399	3684	0Е64
54	0,80902	926	039Е	3705	0Е79
55	0,81915	931	ОЗАЗ	3726	0Е8Е
56	0,82904	936	03А8	3746	0ЕА2
57	0,83867	941	03AD	3766	0ЕВ6
58	0,84805	946	03В2	3785	0ЕС9
59	0,85717	951	03В7	3803
60	0,86603	955	ОЗВВ	3822
61	0,87462	960	03С0	3839
62	0,88295	964	03С4	3856
63	0,89101	968	03С8	3873
64	0,89879	972	ОЗСС	3889
65	0,90631	976	03D0	3904
66	0,91355	980	03D4	3919
67	0,92050	983	03D7	3933
68	0,92718	987	03DB	3947
69	0,93358	990	03DE	3960
70	0,93969	993	03Е1	3972
71	0,94552	996	03Е4	3984
72	0,95106	999	03Е7	3996
73	0,95630	1002	ОЗЕА	4007
74	0,96126	1004	ОЗЕС	4017
75	0,96593	1007	03EF	4026
76	0,97030	1009	03F1	4035
77	0,97437	1011	03F3	4044
78	0,97815	1013	03F5	4051

Микроконтроллерный генератор

179

Таблица 8.1. Продолжение

: Гра-	sin(x)	Коэффициент	hex/10	Коэффициент	hex/12
i дусы		с базис окр.		с базис окр.
: 79	0,98163	1015	03 F7	4058
1 80	0,98481	1016	03F8	4065
i 81	0,98769	1018	03 FA	4071
82	0,99027	1019	03FB	4076
83	0,99255	1020	03FC	4081
84	0,99452	1021	03FD	4085
85	0,99619	1022	03FE	4088
86	0,99756	1023	03FF	4091
87	0,99863	1023	03FF	4093
88	0,99939	1024	0400	4095
89	0,99985	1024	0400	4096
90	1,00000	1024	0400	4096	FFF
91	0,99985	1024	0400	4096
92	0,99939	1024	0400	4095
93	0,99863	1023	03FF	4093
94	0,99756	1023	03FF	4091
95	0,99619	1022	03FE	4088
96	0,99452	1021	03FD	4085
97	0,99255	1020	03FC	4081
98	0,99027	1019	03FB	4076
99	0,98769	1018	03FA	4071
100	0,98481	1016	03F8	4065
101	0,98163	1015	03F7	4058
102	0,97815	1013	03 F5	4051
103	0,97437	1011	03F3	4044
104	0,97030	1009	03F1	4035
105	0,96593	1007	03EF	4026
106	0,96126	1004	ОЗЕС	4017
107	0,95630	1002	ОЗЕА	4007
108	0,95106	999	03Е7	3996
109	0,94552	996	03Е4	3984
110	0,93969	993	03Е1	3972
111	0,93358	990	03DE	3960
112	0,92718	987	03DB	3947
113	0,92050	983	03D7	3933
114	0,91355	980	03D4	3919
