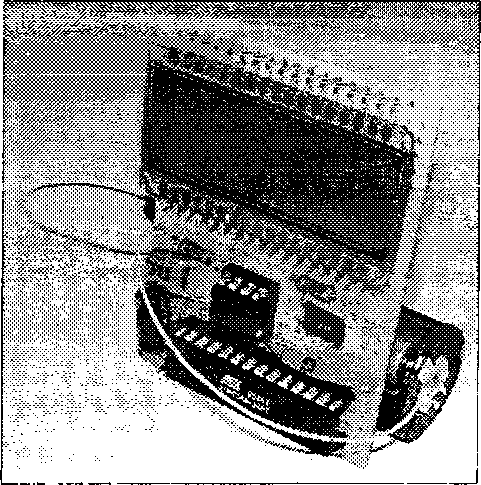

Автор собрал термометр навесным монтажом (рис. 6.8). При этом использовался ЖК-дисплей ИЖЦ5-4/8.

Рис. 6.8. Термометр

Глава 7

"Т "—1----' ---------4 1--■

Световой эффект "Приша"

В праздничные дни сегодня никого не удивишь петардами, фейерверками и ракетницами, однако все это — не ново и пригодно только для использования на улице. Но дома, в кругу друзей хочется уюта, чего-то оригинального, созданного своими руками. Автор предлагает световой эффект "Призма", суть которого заключается в формировании разноцветных бликов на потолке или стенах комнаты или внутри новогодней елки.

Основная идея заключается в отражении светового потока ярких светодиодов разных цветов от зеркальных пластин вращающейся призмы. Примерный дизайн устройства показан на рис. 7.1.

7

Рис. 7.1. Примерный дизайн светового эффекта "Призма"

Для достижения эффекта ограниченной радуги применяется синхронизация включения светодиодов относительно вращающихся зеркальных пластин. Для реализации этой идеи автор использовал все возможности микроконтроллера Atmel Mega8-P семейства AVR [8]. Кроме того, необходимо сохранять работоспособность устройства как на свету, так и в темноте. Это достигается путем цифрового преобразования уровня сигнала датчика.

Наиболее впечатляющий эффект получается при установке устройства максимально близко к потолку (например, на верху шкафа). В этом случае силуэт "радуги" будет более детальным, с очерченными контурами цветовой переливающейся гаммы.

Светозой эффект "Призма"

143

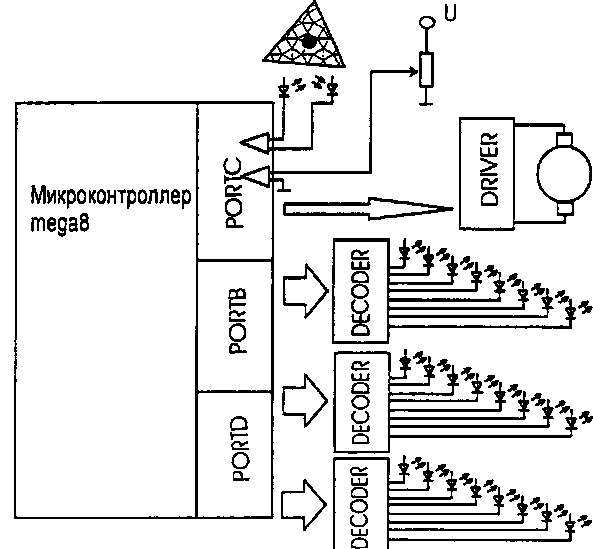

Структурная схема устройства показана на рис. 7.2.

Рис. 7.2. Структурная схема устройства управления световым эффектом "Призма"

Управление от микроконтроллера реализовано через драйвер к двигателю и через двоично-десятичные дешифраторы — к светодиодам. Как альтернатива, светодиодами можно управлять напрямую с портов ввода-вывода или через буферы (рис. 7.3), однако в этом случае количество светодиодов уменьшается, поэтому такой вариант управления нецелесообразен.

Тем не менее, у дешифраторов существует проблема включения одновременно всех выводов (или включение комбинации одновременно несколько выводов). Дешифратор на рис. 7.2 выполняет роль одновременно буфера и преобразователя кода. Включения комбинации светодиодов можно достичь путем свечения в динамическом режиме. Дешифраторы переключаются быстро — гораздо быстрее вращения призмы. В результате за время поворота призмы светодиоды последовательно включаются несколько десятков раз, что дает ощущение постоянного свечения. Применив динамический режим, можно полностью позторить вариант управления через буферы. Для синхронизации включения езе-тодиодов относительно вращения призмы используется свето-, фотодиодная пара. При этом уровень срабатывания синхронизации регулируется переменным резистором.
