______Глава 5____

Управление вентилятором в помещении

Воздух для людей — основа существования. Стабильность температуры, влажности, свежий воздух всегда были спутниками здорового образа жизни. На современном этапе система вентиляции — неотъемлемая часть помещений. Правильно управлять вентилятором поможет микроконтроллер с хорошо развитыми функциями. Возможность перепрограммирования микроконтроллера позволяет использовать плату в различных устройствах.

Когда человек входит затемненное помещение, то обязательно включает свет, или же свет проникает через открытую дверь. Фотодатчик фиксирует изменение освещенности, и автоматически включается вентиляция. После того как свет выключили, автомат продолжает работу вентилятора еще полчаса (или другое установленное время). Тем самым помещение дополнительно проветривается. Устройство может реагировать в темноте на присутствие человека. Для этого фотодатчик должен быть пиролитическим [14].

Примерный дизайн вентилятора в сборе с устройством управлением представлен на рис. 5.1, а результат, который получился у автора, — на рис. 5.2.

Вентилятор крепится к стене, а устройство управления размещается рядом, чтобы фотодатчик фиксировал освещенность помещения.

Структура схемы (рис. 5.3) основана на усилении сигнала с фотодатчика усилителем, встроенным в микроконтроллер. Далее сигнал преобразуется в цифровой 10-разрядный код и сравнивается в программе с установленным значением. При совпадении микроконтроллер с помощью порта ввода-вывода через опторазвязку включает семистор. Включение семистора осуществляется при нулевом напряжении сети. При открытом семисторе двигатель вентилятора начинает работать и проветривать помещение. Время запаздывания выключения семистора устанавливают DIP-переключатели.

Схема (рис. 5.4) собрана на микроконтроллере tiny26 [15], оснащенном флэш-памятью на 2 Кбайт, памятью EEPROM на 128 байт, памятью

98

Глава 5

SRAM на 128 байт, 16 линиями ввода-вывода, встроенным RC-генера-тором, 10-разрядным АЦП, 11 входами АЦП, входным усилителем АЦП, аналоговым компаратором и двумя таймерами-счетчиками.

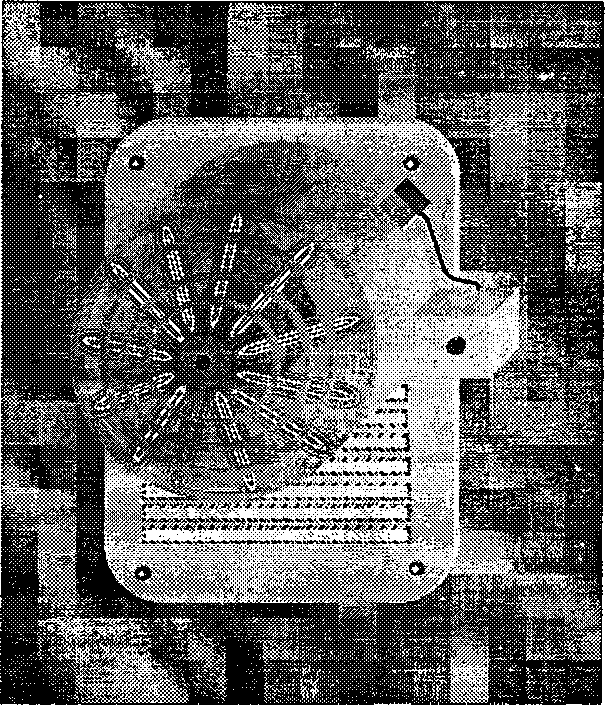

Рис. 5.1. Примерный дизайн вентилятора

В представленной схеме напряжение 220 В понижается с помощью гасящих резисторов, в качестве которых используется реактивное сопротивление конденсаторов и их собственный ток утечки. Для выполнения требований техники безопасности в экстренных случаях установлен предохранитель по питанию вентилятора. Предохранитель устанавливается в специальную колодку на плате или в выносной специализированный корпус.

Диод D1 предотвращает попадание постоянной составляющей в канал измерения детектора нуля. Диоды D1 и D2 ограничивают входное напряжение на уровне 10,5 В. Микроконтроллер требует стабилизированного питания, поэтому диоды D2 и D3 выполняют роль ступенчатого стабилизированного источника питания.
