В том случае, если проводов много, лучше использовать стяжки различной длины и ширины (рис. 1.28).

Рис. 1.28. Стяжки

Стяжками жгуты проводов крепятся к винтовым соединениям конструкции. Ими можно стягивать несколько проводов во избежание путаницы внутри корпуса конструкции. Если в конструкции присутствуют оголенные места пайки, для изоляции необходимо использовать термо-

Инструментарий

37

усадочные трубки. На провода одинакового цвета, но разного назначения, можно надевать термоусадочные трубки различных цветов. Это поможет избежать ошибок при монтаже/демонтаже.

Паяльные станции

Паяльные станции (рис. 1.29) хороши при автоматизированном и профессиональном монтаже/демонтаже элементов. Они оснащены вакуум отсосом, а в некоторых моделях для нагрева используют инфракрасное облучение или горячий воздух, что более безопасно для монтажа очень чувствительных к перегреву микросхем.

Паяльные станции ПОЗВОЛЯЮТ Оператив- рИс. 1.29. Паяльная станция но регулировать мощность и температуру

нагрева жала паяльника. Кроме того, все чаще используют паяльники с нагревом пламенем от встроенных пропановых баллончиков. Такие паяльники лучше использовать в хорошо проветриваемых помещениях. Также паяльники имеют сменные насадки или жала. Это важно для пайки деталей с различным диаметром выводов. Автор часто регулирует длину жала, что дает различную мощность нагрева деталей.

Устройство намотки катушек индуктивности

Автор не раз пользовался простейшим устройством для намотки ПЧ контуров небольших размеров (рис. 1.30). Это устройство можно собрать за 30 минут (при наличии соответствующего инструмента и материалов).

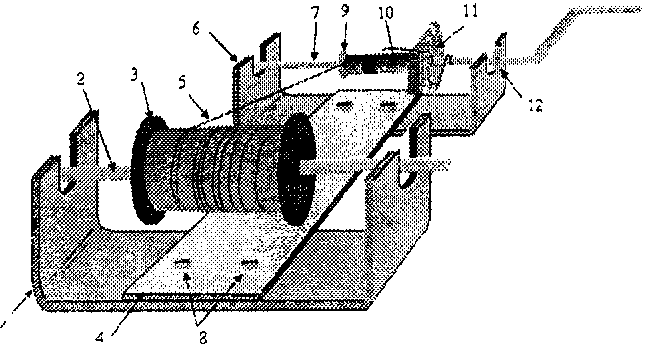

Рис. 1.30. Устройство намотки катушек индуктивности

38

Глава 1

Размеры конструкции могут различаться в зависимости от размеров индуктивностей и катушек с медной проволокой. У устройства нет основания, поскольку оно может быть прикреплено к деревянному бруску или верстаку. Материал, из которого изготовлены детали, может быть самым разнообразным. Детали 1, 4, 6 автор рекомендует выполнить из нержавеющей стали (единственный недостаток — трудоемкость обработки из-за упругих свойств), ось 2 — из металлического стержня или трубки, ось 7 — из медного провода в зависимости от внутреннего диаметра катушки индуктивности (можно сделать несколько осей для различных катушек).

Устройство состоит из следующих деталей:

• 1 — каркас-держатель катушек с проводом;

• 2 — ось для катушки с проводами;

• 3 — катушка с проводом;

• 4 — пластина соединения каркасов;

• 5 — провод;

• 6 — каркас-держатель катушки индуктивности;

• 7 — ось для катушки индуктивности;

• 8 — винты крепления;

• 9 — шайба-гайка;

• 10 — катушка индуктивности;

• 11 — шайба с пазами;

• 12— шайба.

Особенности технологии сборки устройства

Шайбу 12 надевают на ось 7 и припаивают. Недалеко от нее надевают шайбу с пазами / / и так же припаивают. Затем нарезают резьбу на оставшемся свободном отрезке оси для шайбы-гайки 9. Для сгибания каркасов автор использовал два уголка 40x40 длиной 30 см, скрепленные между собой болтами на краях (один из краев фиксируется в тисках). Затем заготовка из листозого металла (с выпиленными пазами и отверстия- тайВ.. „ , ми) вставляется между губками уголков и сжимается болтами (рис. 1 31), после чего оставшаяся часть заготовки прибивается ки- ^ янкой. Для катушек с проводом больших
