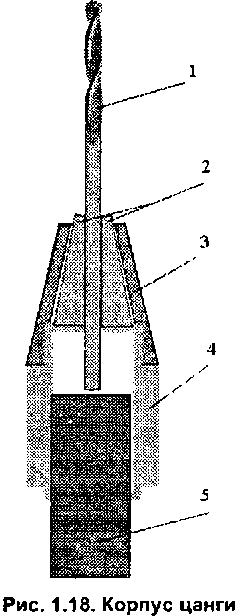

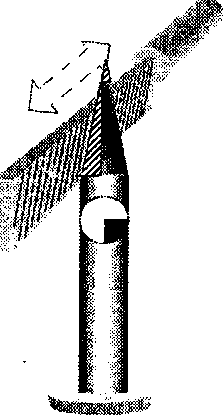

Рис. 1.19. Цанговые зажимы

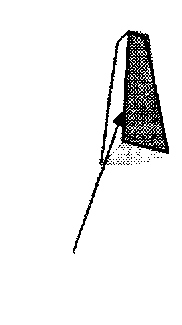

Сточить угол

Рис. 1.20. Стачивание внутреннего угла заготовки

Заготовки необходимо подогнать так, что- щ бы при складывании они образовали усечен- И ный конус (без зазоров и наклонов) с неболь- 1 шим отверстием внутри (сверло в это отвер- * стие проходить не должно). Если изготовить зажим невозможно, следует подобрать металлические шарики от старых подшипников. При этом сверло с шариками должно входить в колпачок (рис. 1.21). Собранная таким образом цанга надевается на вал электродрели.

Травление печатных плат

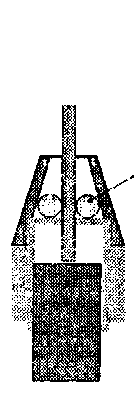

Рис. 1.21. Металлические шарики

Автор испробовал множество методов травления печатных плат. По субъективному мнению, самым лучшим и безопасным является первый из описанных ниже методов, основанный на использовании готового раствора хлорного железа.

Внимание!

Химические растворы изготовляют в помещении, оборудованном вытяжной системой, в резиновых перчатках, защитных костюмах и защитных очках и хранят в стеклянной или пластиковой посуде. Утилизацию растворов производят в специальных пунктах приема отходов. При попадании растворов на участки тела необходимо незамедлительно промыть пораженное место проточной водой.

28

Глава 1

Метод 1

Раствор: 300 г/л хлорного железа (рис. 1.22) растворяется в нагретой до 60°С воде в стеклянной посуде. Раствор имеет темно-коричневый цвет. Травление платы лучше производить в ванне из пластика. При травлении температура раствора поддерживается на уровне 60°С. Травление длится от двух до десяти минут в зависимости от площади травления.

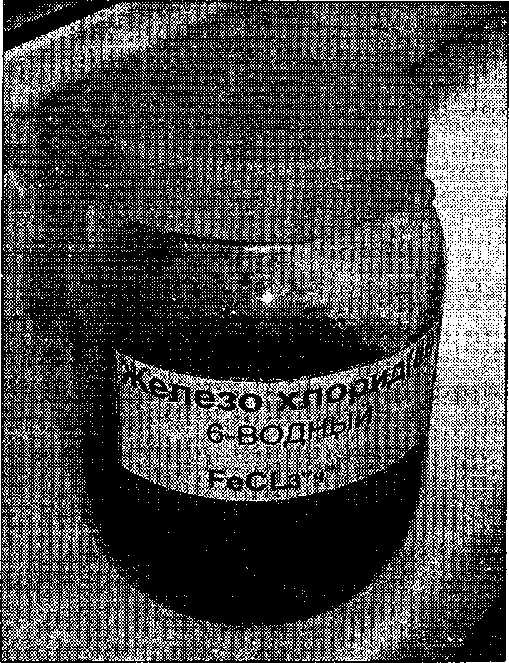

Рис. 1.22. Хлорное железо

Метод 2

Раствор: 300 г/л соляной кислоты растворяется в нагретой до 60°С воде. В раствор добавляется 40 г кухонной соли (NaCl) и 50 г медного купороса (C11SO4). Раствор имеет прозрачный желто-салатовый цвет. Он заливается в пластиковую ванну, куда опускаются четыре таблетки пергидроля. Затем на эти таблетки стороной травления ложится плата. Во время травления раствор изменяет цвет на зеленый. Травление длится от 60 секунд до 15 минут (в зависимости от площади травления).

Инструментарий

29

Для ускорения процесса в раствор можно добавлять таблетки пергидроля, следя за готовностью платы. Если плата будет находится в травильном растворе слишком долго, то возможно вытравливание меди под защитным слоем печати проводников.

Метод 3

Метод, аналогичный второму. В одной трети объема воды растворяется хлорная медь, на две трети подкисленная расчетным количеством соляной кислоты, а затем растворяется хлористый калий. После сливания раствор — прозрачный, ярко-зеленого цвета, без осадка. Регенерацию раствора проводят при достижении концентрации меди в рабочем растворе 65 г/л путем добавления пергидроля. При этом одновалентная медь переходит в двухвалентную. Раствор следует поддерживать нагретым до температуры 60°С. Травление платы выполняют в ванне из пластика [1].
