В микроконтроллерах LPC2000 может использоваться внешний тактовый сигнал прямоугольной формы («меандр») частотой 1...50 МГц. Его следует подавать на вход XTAL1. Встроенная схема генератора микроконтроллера поддерживает работу с внешними кварцевыми резонаторами только в частотном диапазоне 1...30 МГц. Если в микроконтроллерном устройстве используется встроенные система ФАПЧ или загрузчик, то входная частота тактового сигнала ограничена диапазоном 10...25 МГц.
Генератор выдает частоту, которая далее будет обозначаться как F^, а частота тактирования процессора ARM далее будет обозначаться как cclk (CCLK). Частоты Fqsc и cclk совпадают в том случае, если встроенная система ФАПЧ не используется (разомкнута). Более подробно функционирование системы ФАПЧ будет описано чуть позже в этой главе.
Встроенный генератор в микроконтроллерах LPC2000 может работать в одном из двух режимов: ведомом и режиме автоколебаний (генерации). Режимы работы встроенного генератора иллюстрируются на Рис. 4.1а...Рис. 4.1в. В ведомом режиме входной внешний тактовый сигнал должен быть подан на вход генератора XI через конденсатор емкостью 100 пФ (Сс на Рис. 4.1а) и иметь амплитуду не менее 200 мВ. Вывод Х2 в этой конфигурации можно оставить свободным. Если выбран ведомый режим, частотный диапазон сигнала типа «меандр» может составлять 1...50 МГц.

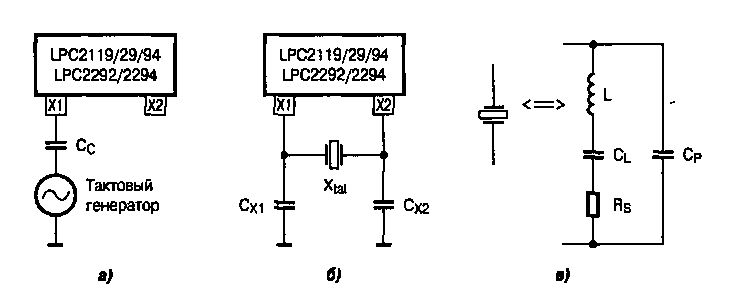

Рис. 4.1. Режимы работы встроенного генератора LPC2000
Внешние компоненты, используемые в режиме автоколебаний, представлены на Рис. 4.16, вив Табл. 4.3. Необходимое для генерации сопротивление обратной связи уже встроено в микроконтроллер, а емкости СХ] и Схг должны быть подключены, как изображено на рисунке, для обеспечения генерации на основной частоте используемого кварцевого резонатора (основная частота резонатора определяется величинами элементов L, С1 и Rs эквивалентной схемы резонатора). Емкость Ср, представленная на эквивалентной схеме, представляет собой емкость параллельного контура используемого резонатора и не должна превышать 7 пФ. Значения частоты параллельного резонанса, емкостей, индуктивности и сопротивления эквивалентной схемы кварцевого резонатора обычно указываются его производителем. Выбранный режим автоколебаний ограничивает значение Fosc частотным диапазоном 1...30 МГц.
Таблица 4.3. Рекомендованные значения CXi/Cx2 в режиме автоколебаний (параметры кварцевого резонатора и других внешних компонентов)
|
Основная частота генератора Fc |
Эквивалентная емкость резонатора CL |
Максимальное эквивалентное сопротивление резонатора Rs |
Внешние емкости Cxi> Схг ' |
|
1...5 МГц |
10 пФ |
NA |
NA |
|
20 пФ |
NA |
NA |
|
|
30 пФ |
< 300 Ом |
58 пФ, 58 пФ |
|
|
5...10МЩ |
10 пФ |
< 300 Ом |
18 пФ, 18 пФ |
|
20 пФ |
< 300 Ом |
38 пФ, 38 пФ |
|
|
30 пФ |
< 300 Ом |
58 пФ, 58 пФ |
|
|
10... 15 МГц |
10 пФ |
< 300 Ом |
18.пФ, 18 пФ |
|
20 пФ |
< 220 Ом |
38 пФ, 38 пФ |
|
|
30 пФ |
< 140 Ом |
58 пФ, 58 пФ |
|
|
15...20 МГц |
10 пФ |
< 220 Ом |
18 пФ, 18 пФ |
|
20 пФ |
< 140 Ом |
38 пФ, 38 пФ |
|
|
30 пФ |
< 80 Ом |
58 пФ, 58 пФ |
|
|
20...25 МГц |
10 пФ |
< 160 Ом |
18 пФ, 18 пФ |
|
20 пФ |
<90Ом |
38 пФ, 38 пФ |
|
|
30 пФ |
< 50 Ом |
58 пФ, 58 пФ |
|
|
25...30 МГц |
10 пФ |
< 130 Ом |
18 пФ, 18 пФ |
|
20 пФ |
<50 Ом |
38 пФ, 38 пФ |
|
|
30 пФ |
NA |
NA |
4.4.1. Алгоритм выбора тактовой частоты
